Kirjeldus
MAN D2066, 4 vastapainoa – alkuperäislaatuinen taottu kampiakseli
Alkuperäislaatuinen taottu kampiakseli induktiokarkaistulla rungolla ja kiertokangen kauluksilla. Alkuperäisten kampiakselien valmistuksessa käytetään samoja perusteknologisia tekniikoita: taontaa, tarkkuuskoneistusta, laakerikaulojen pintakarkaisua ja viimeistelyä. Näiden yhteisvaikutus luo kantavan rakenteen ja kulutusta kestävät laakeripinnat.
Sepistamine: koormust taluv toorik
Taonnassa metalliaihio kuumennetaan ja muovataan kampiakselin muotoon korkeassa paineessa. Metallin plastinen muodonmuutos ohjaa materiaalin rakennetta ja luo vahvan aihion myöhempää työstöä varten. Taottua rakennetta käytetään kampiakseleissa, joiden on kestettävä toistuvasti vaihtelevia taivutus- ja vääntökuormituksia.
Rungon ja kiertokankien kaulusten induktiokarkaisu
Tämän kampiakselin rungon ja kiertokangen laakeritappien laakeripinnat on induktiokarkaistu. Induktori luo vaihtuvan sähkömagneettisen kentän, joka lämmittää laakeritappien pintakerroksen nopeaan karkaisuun tarvittavaan lämpötilaan. Seuraava hallittu jäähdytys muuttaa pintakerroksen rakennetta ja lisää sen kovuutta ja kulutuskestävyyttä.
Menetelmän tavoitteena on yhdistää kova työpinta sitkeämpään ytimeen: pinta kestää laakerin toimintaan liittyvää kulumista, kun taas osan sisäosa auttaa kestämään vaihtelevia kuormia. Karkaisun tulokseen vaikuttavat materiaali, lämmityksen kesto, teho, taajuus ja jäähdytys. Siksi on tärkeää hallita koko prosessia, ei vain sanaa "karkaistu".
Laakerikaulojen tarkkuuskoneistus ja viimeistely
Aihion valmistuksen jälkeen kampiakseli koneistetaan tarkkaan muotoonsa. Kiertokangen laakeritapit on kohdistettava, ja kiertokangen laakeritappien sijainti ja etäisyys pyörimisakselista määräävät männän iskunpituuden. Myös kiinnityspinnat ja öljykanavat, joiden kautta voiteluöljy saavuttaa laakerit, koneistetaan.
Vaadittu halkaisija, pyöreys ja pinnan sileys saavutetaan hiomalla ja viimeistelemällä laakerikaulat. Sileä ja oikein muotoiltu työpinta edistää laakeriöljykalvon säilymistä kampiakselin ja laakerin välillä. Viimeistely on tärkeää kitkan, laakerin kulumisen ja moottorin tasaisen toiminnan kannalta.
Mida tootmisel kontrollitakse?
Kampiakselin laatua arvioitaessa tärkeitä ovat kaulojen mitat, pyöreys, akselien sijainti, heitto ja pinnanlaatu. Karkaistussa versiossa lisätään pinnan kovuus ja karkaistun kerroksen ominaisuudet. Materiaali, työstö ja mittatarkkuus toimivat yhdessä: pelkkä kova pinta ei korvaa oikeaa geometriaa tai sopivaa materiaalia.
OE-viitekoodit
51.02101-0634, 51021010634, 51.02101-0671, 51021010671, 51.02101-0673, 51021010673, 51.02101-0679, 51021010679, 51.02101-0680, 51021010680, 51.02101-0682, 51021010682, 51.02101-0690, 51021010690
Mootorikoodid
D 2066 LF 28, D 2066 LF 18, D 2066 LF 50, D 2066 LF 22, D 2066 LUH 01, D 2066 LF 07, D 2066 LUH 42, D 2066 LF 19, D 2066 LOH 11, D 2066 LUH 47, D 2066 LF 12, D 2066 LUH 52, D 2066 LOH 35, D 2066 LF 13, D 2066 LOH 26, D 2066 LF 45, D 2066 LF 16, D 2066 LF 04, D 2066 LOH 07, D 2066 LF 46, D 2066 LF 29, D 2066 LF 51, D 2066 LUH 41, D 2066 LOH 01, D 2066 LUH 48, D 2066 LUH 15, D 2066 LUH 13, D 2066 LF 44, D 2066 LF 41, D 2066 LF 40, D 2066 LOH 12, D 2066 LF 38, D 2066 LF 35, D 2066 LOH 32, D 2066 LUH 53, D 2066 LOH 34, D 2066 LOH 10, D 2066 LF 48, D 2066 LF 33, D 2066 LF 27, D 2066 LOH 27, D 2066 LUH 24, D 2066 LF 32, D 2066 LOH 40, D 2066 LF 11, D 2066 LOH 28, D 2066 LF 17, D 2066 LF 36, D 2066 LUH 32, D 2066 LUH 51, D 2066 LF 26, D 2066 LF 20, D 2066 LUH 22, D 2066 LOH 38, D 2066 LUH 33, D 2066 LF 06, D 2066 LUH 21, D 2066 LF 53, D 2066 LUH 50, D 2066 LOH 33, D 2066 LUH 43, D 2066 LF 30, D 2066 LF 03, D 2066 LUH 34, D 2066 LF 01, D 2066 LUH 23, D 2066 LF 15, D 2066 LF 25
Luettelossa luetellut ajoneuvomallit
MAN TGA; MAN TGX; MAN TGS; MAN NL; MAN LION'S; MAN NG; MAN HOCL; MAN SL; MAN SÜ; NEOPLAN Tourliner; NEOPLAN Cityliner; NEOPLAN Centroliner; PLAXTON PANTHER; ERDF ECT; TEMSA DIAMOND; BREDAMENARINIBUS AVANCITY; BREDAMENARINIBUS LANDER; VAN HOOL T-sarja; FAP A-sarja; VISEON L; VISION C; LAZ LEMBERG
Soveltuvuustarkistus ja tarjous
Yhteensopivuus riippuu tarkasta moottoriversiosta, valmistusvuodesta ja kampiakselin alkuperäiskoodista. Lähetä pyyntösi mukana VIN-koodi, moottorin tyyppimerkintä ja olemassa olevan osan koodi. Vahvistamme yhteensopivuuden, toimitussisällön ja toimitusajan tarjouksessa.

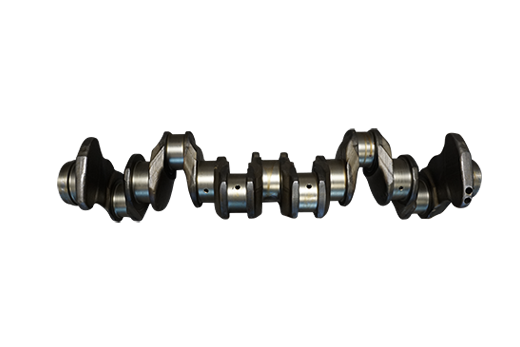

Tuotekuvassa näkyy vastaavan tuotekoodin vieressä näkyvä osa.
Alkuperäiskoodit on annettu yhteensopivuuden vertailua varten.
